单导20瓦发热电缆/电地暖

产品简介

屏蔽型单导（单芯）发热电缆采用发热材料为高性能合金电阻丝，配合独特地发热芯结构，品质优越可靠。发热电缆在原厂完成电源接头和尾端封头，电源接头和尾端封头采用多层技术处理，充分保证接线可靠和整体防水、防腐和绝缘性能。该系统在国内多个采暖项目中被广泛采用，享有极高市场份额。

接头方式

工作原理：

发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热，并在40～60℃的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。

发热电缆地面辐射供暖系统的组成及工作原理：供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源；

b. 以发热电缆作为发热体；

c. 发热电缆热传导机理。

产品结构：

1、芯线：芯线为具有正电阻温度系数的金属合金丝组成，线性额定功率为18.5w/m。

2、绝缘层：发热电缆耐高温绝缘层采用双层绝缘结构，绝缘层的质量好坏直接影响到发热电缆的使用寿命，暖邦耐高温发热电缆绝缘层通过反复试验，在140℃高温下耐高温层不变形、不萎缩。

3、接地线：接地线由8根直径为0.4mm的镀锡铜芯线组成，8根镀锡铜芯线面积为1.0048mm²，符合国际电工委员会IEC800规定的接地线不得小于1mm²的规定。

4、金属屏蔽层：在发热电缆的使用过程中，由于电流的作用，会在发热电缆周围形成电磁场，如果电磁场超过100微特斯拉就会对人体健康及其他电器产生影响。通过金属屏蔽层的有效保护，把电磁场控制在线芯内，使之不能向外扩散，再由接地线将电磁场引入大地，使发热电缆与大地形成等电位。通过测试，暖邦电地暖产生的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000伏/m，暖邦发热电缆实测数据为4伏/m)；磁感应强度值最高为13%，最低6%（国家规定的磁感应强度是100维特斯拉，暖邦电地暖实测数据为最高13维特斯拉，最低6维特斯拉）。远远低于国家标准，高于国家安全规范，对人体无害，可放心使用。

5、外护套：外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用，并且100%防水。

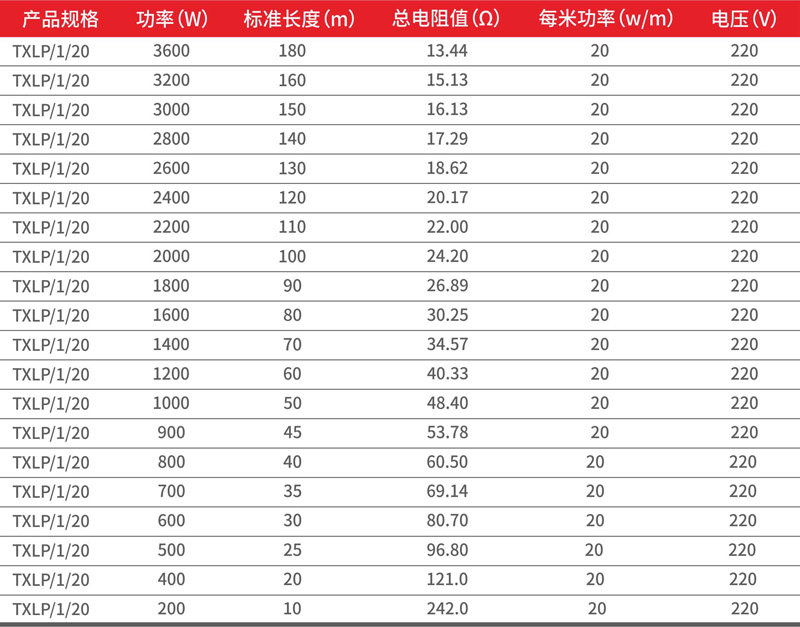

产品参数表：

产品优势：

应用场合：
